آشنایی با سیستم های CG و CDI در صنعت موتورسیکلت

مقدمه:

در دنیای امروزکه وسایل نقلیه نقش مهمی در زندگی دارند هر کسی بنا بر نیاز خود به سراغ یک نوع وسیله نقلیه میرود اما در کشور ما با توجه به سهمیه بندی بنزین و ترافیک شهری و همچنین مهم بودن قیمت برای خریداران بسیاری به دنبال خرید یک موتورسیکلت هستند تا بتوانند به راحتی از چنگال ترافیک شهرهای بزرگ مثل تهران در برخی از ساعت هنگام رفتن به محل کار یا بازگشت از ان بگریزند البته برخی نیز به امرار معاش از طریق موتورسیکلت میپردازند به همین دلیل اهمیت وسیله نقلیه ارزان قیمت با تعمیرات اسان و ارزان مثل CG125 معلوم میشود به سال 57 باز میگردیم زمانی که کمپانی هوندا ژاپن موتور سیکلتی را وارد بازار ایران کرد که CG 125 نام داشت این موتورسیکلت که بسیار موفق بود با توجه به قابلیت هایی که داشت بسیار مورد توجه قرار گرفت به طوری که یکی از شرکت های تولید داخلی با مجوز اخذ نمایندگی اقدام به تولید این موتورسیکلت کرد و هنوز هم بعد از گذشت سال های زیاد از تولید ان در کشور ما طرفداران بسیاری دارد به همین دلیل شرکت های زیادی اقدام به تولید موتورسیکلت هایی شبیه به هوندا کرده اند و کاملا هم موفق شده اند هرچند که این شرکت ها از فروش خوبی برخوردار شده اند اما از کیفیت پایین این موتورسیکلت نیز نمیتوان گذشت علت این فروش مناسب عدم عرضه محصولات توسط تیزرو این شرکت نمایندگی رسمی هوندا در ایران بود که در سال 84 به طور کامل منحل شد ^{( منبع: هممیهن )}

تفاوت CG125 با CDI 125 به زبان عامیانه:

در سال 1357 این موتورسیکلت با نام CG125 به ایران امد سیستم جرقه زنی شمع ها در این موتور از نوع پلاتین بود در سال 71 سیستم جرقه زنی شمع ها و برق رسانی موتور تغییر کرد و از نوع مگنتی CDI شد به همین دلیل این موتور از سال 71 به بعد به نام CDI 125 معروف شد تفاوت CG125 و CDI125 فقط در همین سیستم جرقه زنی شمع ها است سیستم پلاتینی از نطر تعمیرات بسیار سخت است و هر موتورسازی هم نمیتواند ان را تعمیر کند و برای تعویض پلاتین میباست دستگاه برق موتور کامل باز شود که این کار خیلی زمان بر است
پس از استقبالی که از CDI شد در سال 75 تعدادی از شرکت های تولید کننده موتورسیکلت تصمیم گرفتند موتوری شبیه به CDI را با قیمت ارزان تر وارد بازار کنند به همین خاطر به سراغ قطعه سازان چینی رفتند و قطعات چینی CDI را وارد بازار کردند و پس از سر هم بندی در کارخانه های خودشان موتورسیکلتی چینی و کاملا کپی برابر با اصل هوندا CDI را به نام طرح CDI و با نام هایی چون نامی , تکتاز , هرمز و غیره وارد بازار کردند در ابتدا به دلیل کیفیت ساخت پایین ان مورد توجه قرار نگرفت ولی پس از انکه شرکت تیزرو در سال 84 منحل شد دیگر CDI وارد بازار نشد و از ان موقع به بعد استفاده از موتورسیکلت های طرح CDI زیاد شد و بازار فروش این موتورسیکلت بی کیفیت رونق فراوانی گرفت قیمت ارزان در کنار تعمیرات اسان و ارزان از دو ویژگی مهمی است که همیشه باعث استقبال از این موتور در ایران شده این موتور هم نان اور بسیار از اقشار ضعیف شده است و هم در زمین های کشاورزی پا به پای کشاورزان کار میکند امروزه این موتور با اسم های زیادی مثل متین, رایکا, لیفان, تیز پر, رویال, هرمز, تک تاز, پیشرو و غیره از سوی شرکت ها بیشماری وارد بازار میشود که برخی از انها با کیفیت و بعضی از انها بسیار بی کیفیت هستند طوری که خیلی زود به روغن سوزی و اذیت کردن می افتند اما در مورد انجین هوند CDI باید بگم که انجین این موتور تک سیلندر با حجم 125 سی سی است که توان 12 اسب بخار را تولید میکند که این توان برای CDI است و در مورد موتورهای طرح CDI این توان بسته به کیفیت ساخت و کیفیت قطعات به کار رفته در انجین ان به مراتب کمتر است حداکثر سرعتی که CDI میتواند به ان برسد 100 کیلومتر بر ساعت است که این موتور به دلیل وزن سبک چرخ ها نازک و جلوبندی قدیمی اش در این سرعت بسیار نا پایدار است و تکان و لرزش های زیادی دارد در موتورهای طرح CDI سرعت بستگی به کیفیت ساخت ان دارد که در مدل های بی کیفیت ان این سرعت از 80 الی 90 تا بالاتر نمیرود اما در مورد کیفیت ساخت قطعات طرح CDI شرکت های قطعه سازی زیادی که همگی چینی هستند قطعات این موتور را تولید میکنند که برخی از شرکت های معتبر در ضمینه تولید لورازم یدکی موتورسیکلت هستند و برخی دیگر نا معتبر شرکت هایی که قطعات این موتور را میسازند و وارد بازار می کنند عبارتند از: EHERGI, RAPIDO, LIOON, VIZA, LAZER, TECHNICO,CARIZAN و غیره که بهترین و معتبر ترین ان ها دو شرکت ENERGI , RAPIDO هستند که این دو شرکت علاوه بر تولید لوازم یدکی CDI لوازم بسیاری از موتورهای ژاپنی دیگر مثل هایابوسا و موتورهای کاوازاکی نینجا را تولید میکنند همچنین این دو شرکت تامین کننده لوازم یدکی پالس نیز هستند ^{( منبع: هممیهن )}





بررسی تخصصی CDI ,  CG:

از هنگامی كه اتینه لنویر( مراجعه به تاریخچه اتومبیل ) اولین موتور احتراق داخلی را ساخت و تكمیل آن توسط چالز فرانكلین كترینگ، سیستم های مختلفی برای  ایجاد جرقه در اتاق احتراق ابداع شده ا ند و روز به روز كارایی این سیستم بالاتر رفته است . دسته بندی تمامی سیستم های جرقه موجود كار دشواری میباشد. برخی از این سیستم ها در قسمتهایی باهم شباهت دارند درحالی در قسمتهای دیگر باهم متفاوتند .شركتهای تولید كننده روشهای مختلفی را برای انجام این كار ابداع كرده اند .

در اینجا سعی میشود ابتدا دسته های اصلی سیستهای جرقه بیان شده . سپس تا انجا كه ممكن است انواع سیستم های بكار رفته در خودروها و موتورسیکلت ها ( در هر دسته ) بطور خلاصه بیان شود.



دسته بندی سیستم های جرقه زنی: ^{(منبع: خودروها )}

بطور كلی سیستم های جرقه به 4 دسته كلی تقسیم بندی میشوند.

1. سیستم جرقه مگنتی
2. سیستم  جرقه  پلاتینی
3. سیستم جرقه الكترونیكی
4. سیستم جرقه كنترل هوشمند



آشنایی با سیستم جرقه مگنتی Magneto Ignition System معروف به CG در موتورسیکلتها



    یكی از سوالات اساسی برای تعیین سیستم جرقه مناسب در خودرو این است كه آیا آن خودرو از باتری استفاده میكند یا خیر . در اكثر خودروهای امروزی باتری وجود دارد اما استثناهایی نیز وجود دارد، مثلا اتومبیلهای مسابقهای برای كاهش وزن خورو باتری را پس از استارت زدن از روی اتومبیل خارج میكنند ( یا از دستگاههای استارتر مخصوص برای بكار انداختن موتور استفاده میكنند ) یا موتور سیكلت ها كه انواع اولیه آن فاقد باتری بودند .



    تنها سیستمی كه میتواند بدون باتری هم جرقه لازم را تولید كند ،سیستم جرقه مگنتی میباشد.  اتومبیلهای اولیه از این سیستم استفاده میكردند. امروزه موتورهای هواپیماها ، اتومبیلهای مسابقه ای و انواع زیادی از موتورهای كوچك و بسیاری از موتورسیكلت ها ( قدیمی .... توجه داشته باشید وقتی میگوییم منظور موتور سیكلتهایی است كه دارای باتری نمیباشند )  از سیستم جرقه مگنتی استفاده میكنند. در اتومبیلهای اولیه موتور توسط یك هندل به حركت درمی آمد و جریان الكتریكی فقط برای ایجاد جرقه و محترق كردن سوخت استفاده میشد. این هندل در موتور سیكلت ها به صورت پایی وجود دارد. و در موتور های كوچك زمینی بنزینی  با استفاده ازیك سیم عمل همل هندل انجام می شود  ( كشیدن سیم ) .

         مگنت های اولیه نوعی ژنراتور الكتریكی بودند كه برق مورد نیاز سیستم هایی كه باتری ندارند را تامین میكند. مگنت روی موتور نصب شده و انرژی حركتی موتور را گرفته ( مثلا روی فلایویل موتورسیكلت ها) و انرا به انرژی الكتریكی تبدیل میكند .اجزای اصلی این سیستم بسیار ساده میباشد . یك فلایویل ، چند آهنربای دائم كه روی فلایویل نصب میشوند ( همان مگنت ) و یك (یا چند ) سیم پیچ ( بوبین یا كویل ) و در نهایت شمع و وایر شمع .موتورهای گازی نمونه بسیار خوبی از سیستم های اولیه مگنتی میباشند . اگر درپوش سمت فلایویل موتور را جدا كرده و فلایویل را جدا كنید . بوبین های مشاهده میشوند.

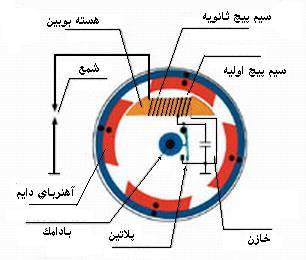

اجزاء اصلی سیستم جرقه مگنتی ساده:



    اساس كار :

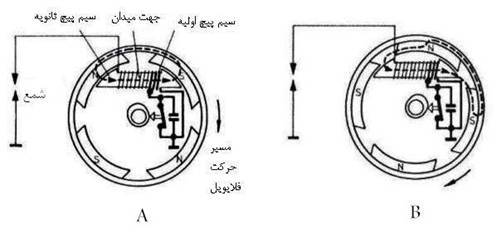

                  اگر سیمی خطوط میدان مغناطیسی را ( به طور متناوب ) قطع كند در آن سیم جریان الكتریسته بوجود میآید . از این قانون برای تولید جریان برق توسط تمامی مولد ها استفاده میشود حال میتواند میدان مغناطیسی متحرك بوده و سیم ثابت باشد ( مگنتی ، آلترناتورها )یا برعكس سیم پیچ متحرك باشد و میدان مغناطیسی ثابت ( دینام ). در سیستم مگنتی ، میدان توسط فلایویل كه دارای چند آهنربای دائم است بوجود میاید . فلایویل حول سیم پیچ ( بوبین ) كه ثابت هستند میگردد و اگر پلاتین بسته باشد (شكل A,B) در سیم پیچ اولیه در جریان الكتریسیته بوجود میاید.

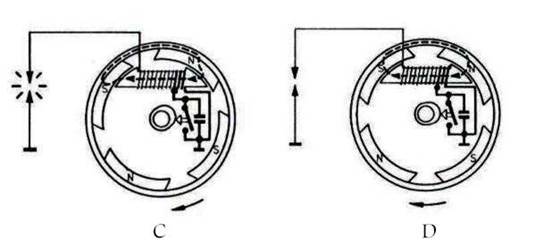

هنگامی كه بادامك به پلاتین متحرك نیرو وارد میكند و آنرا از پلاتین ثابت جدا میكند (شكلC,D) جریان به سمت خازن جاری میشود .( فقط طی چند صدم ثانیه این مسیر بوجود میآیدو خازن پر میگردد) خازن پس از پر شدن، تخلیه شده و جریان به سمت سیم پیچ اولیه حركت میكند و اصطلاحا مدار اولیه را شارژ میكند پس از تخلیه كامل برق خازن ، جریان در سیم پیچ اولیه قطع میشود در اثر قطع ناگهانی جریانی به سیم پیچ ثانویه القا شده و با توجه به نسبت دور سیم پیچ ثانویه به اولیه ولتاژ آن به میزان قابل توجهی افزایش پیدا میكند .این ولتاژ آنقدر هست تا بتواند از فاصله دهانه شمع عبور كند و در این لحظه شمع جرقه میزند.

توجه : نحوه عملكرد دقیق خازن وپلاتین در سیستم جرقه پلاتینی كاملا بیان خواهد شد

توجه : سیستم هایی كه دارای این نوع جرقه مگنتی بودند ( معمولا موتور سیكلت ها قدیمی) یك بوبین دیگر نیز برای تامین انرژی مورد نیاز آن دارند . این بوبین دوم معمولا برق لازم جهت روشنایی خودرو را تامین مینمود.

















    مزایا و معایب :

           با توجه به این كه این نوع سیستم اولین طرح برای سیستم جرقه میباشد معایب بسیار دارد . مثلا كنترل كاملی بر تایمینگ جرقه نمیتوان داشت مقدار آوانس اولیه نسبت به انواع دیگر محدود است . مزیت این نوع سیستم ارزانی و كوچكی مجموعه میباشد . بعلاوه نیازی به باتری بعنوان یك نیروده اولیه نیست .

نكته : در بازار سیستمی وجود دارد كه به نام سیستم مگنتی برای اتومبیلها ( طرح شتاب) . این سیستم جزء سیستمهای جرقه مگنتی به شمار نمی آید .نام اصلی این سیستم magnetically controlled electronic ignition ( كنترل الكترونیكی جرقه بوسیله مگنت )  كه به اختصار آنرا مگنتی مینامند و جزء سیستم جرقه الكترونیكی میباشد که در موتورسیکلتها تولید قبل از سال 1998 به CG معروف بودند که امروزه تنها فقط نام آنها بر روی موتورسیکلتها وجود دارد و دیگر از سیستم مگنتی در آنها استفاده نمی شود.

نكته : موتورسیكلتهای امروزی كمتر از سیستم های ساده مگنتی استفاده میكنند . این موتورها یا از نوع مگنتی- باتری میباشند (كه گروهی از معایب سیستم مگنتی ساده را رفع كرده ) و یا اینكه از سیستم باتری و كویل ( جرقه پلاتینی ساده ) و یا از نوعی سیستم جرقه الكترونیكی ( معمولا از نوع CDI  ) استفاده میشود

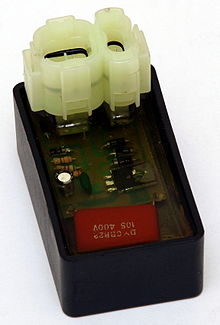

آشنایی با سیستم جرقه الکترونیکی و خازن احتراق Capacitor discharge ignition معروف به CDI در موتورسیکلتها



CDI مخفف کلمه Capacitor discharge ignition  می باشد. به معنای خازن احتراق تخلیه یا احتراق تریستور، یک نوع از سیستم جرقه زنی الکترونیکی می باشد که امروزه در صنعت موتورسیکلت سازی دنیا بیشترین حجم استفاده را دارا می باشد.



به طور کلی یک سیستم جرقه زنی الکترونیکی دارای یک مدار ساده می باشد که شامل تعدادی مقاوت، سلف، دیود و خازن می باشد که سامانه جرقه زنی به طور عمده در موتورهای درون‌سوز مورد استفاده قرار می‌گیرد و به طور مثال در انواع موتورهای بنزینی کاربرد دارد و برای ایجاد قدرت برای انواع وسایل موتوری کاربرد مهمی دارد. همچنین در انواع گرم کن گازی و گرم کن نفتی و موتورهای موشک کارایی دارد.

نخستین تلاشها برا ساخت سامانه جرقه زنی و استفاده از جرقه الکتریکی در اروپا درسال ۱۷۸۰ توسط آلساندرو ولتا بود و در تفنگ الکتریکی خود استفاده کرد.

تقریباً در عصر حاضر جرقه الکتریکی در تمام موتورهای بنزینی برای احتراق مورد استفاده قرار می‌گیرد.







برسی اجمالی جرقه زنی الکترونیکی

امروزه تقریبا همه خودروهای بنزینی جدید سیستم جرقه زنی الکترونیکی دارند زیرا سیستم جرقه زنی معمولی سه عیب مهم دارد:

1-  پلاتین مورد استفاده در سیستم جرقه زنی معمولی پاره ای مشکلات مکانیکی ایجاد می کند که یکی از آنها عمر محدود است.

2-  جریان عبوری از مدار اولیه باید به 4 آمپر محدود شود وگرنه پلاتین آسیب می بیند یا دست کم عمر آن به شدت کاهش می یابد.

3-  مقررات زیست محیطی کنترل شدید آلاینده های خروجی از موتور را ایجاب می کند؛ در نتیجه تنظیم زمان جرقه زنی باید با دوام باشد.



با استفاده از یک ترانزیستور قدرت برای قطع و وصل کردن و یک مولد پالس برای ایجاد سیگنال زمانی می توان به آسانی بر این مشکل غلبه کرد. در سیستم های جرقه زنی الکترونیکی اولیه، برای ایجاد سیگنال از پلاتین معمولی استفاده می شد. این اقدامی در جهت صحیح بود، اما نمی توانست همه مشکلات مکانیکی از قبیل واجهش قطب پلاتین را بر طرف کند.





آشنایی با نحوه کارکرد برخی از سیستم های جرقه زنی الکترونیکی:



کنترل زاویه مکث ( حلقه- باز)

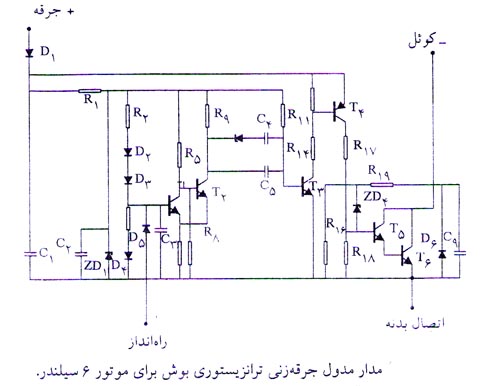

در شکل 1 مدار مدول جرقه زنی ترانزیستوری بوش که روی موتور های 6 سیلندر نصب می شود نشان داده شده است. مولد پالس به کار رفته در این مدول از نوع القایی است. برای درک نحوه کنترل زاویه مکث، تشریح کل مدار ضرورت دارد.

شکل 1

بخش A مدار پایدار کننده ولتاژ است و مانع آسیب دیدن اجزای مدار می شود. این بخش استفاده از ولتاژ های معینی را برای پر و خالی کردن خازن ها روا می دارد  ولتاژ متناوبی که از مولد پالس القایی می آید باید به شکل پالسهای موج مربعی درآید تا اثر درستی بر جعبه راه انداز بگذارد. تغییر شکل این پالس ها به وسیله یک کلید الکترونیکی به نام راه انداز اشمیت انجام می شود. این مدار را مدار شکل دهنده پالس می نامند زیرا نقش آن در جعبه راه انداز همین است.

اجزای بخش B مدار قسمتی از مدار شکل دهنده پالس را تشکیل می دهند. D₄ یک دیود سیلسیمی است که به سبب قطبیتی که دارد فقط به پالس های منفی ولتاژ کنترل متناوب اجازه می دهد که به بیس ترانزیستور T₁ برسند. مولد پالس القایی فقط در فاز منفی ولتاژ کنترل متناوب زیر بار می رود و علت آن انرژی خروجی است. از طرف دیگر مولد پالس در فاز مثبت زیر بار نمی رود. بنابراین دامنه ولتاژ منفی از دامنه مثبت کوچکتر است.

به محض آنکه ولتاژ کنترل متناوب حاصل از مقادیر منفی از مقدار آستانه ای در ورودی مدار شکل دهنده پالس بیشتر می شود، ترانزیستور T₁ قطع می شود و به جریان اجازه عبور نمی دهد. خروجی مدار شکل دهنده پالس B، برای مدتی فاقد جریان است(ضد مکث؟). این حالت برقرار می ماند تا اینکه ولتاژ کنترل متناوب، که این بار حاصل مقادیر مثبت است، از ولتاژ آستانه ای کمتر شود. در این هنگام ترانزیستور T₁قطع می شود. بیس ترانزیستور T₂ به وسیله مقاومت R₅ مثبت می شود و ترانزیستور T₂ وصل می شود. این تناوب – T₁ وصل/ T₂ قطع یا T₁ قطع / T₂ وصل – مخصوص راه انداز اشمیت است و مدار این عمل را پیوسته تکرار می کند.

دو دیود D₂ و D₃ که به صورت متوالی بسته شده اند تغییرات دما را جبران می کنند. کار دیود D₁ حفاظت در برابر معکوس شدن قطب هاست.

به کمک بخش C جعبه راه انداز می توان انرژی ذخیره شده در کوئل را به صورت بهینه مصرف کرد. در نتیجه، تحت هر نوع شرایط کاری موتور، .لتاژ کافی برای جرقه زنی شمع ها می رسد.

کنترل گر زاویه مکث زمان شروع دوره مکث را مشخص می کند. آغاز دوره کث( وقتی ترانزیستور T₃ وصل می شود) با آغاز یک پالس جریان مستطیلی مصادف است که برای راه اندازی ترانزیستورT₄مرحله محرک سیستم است. این ترانزیستور، به نوبه خود، مرحله خروجی را فعال می کند. در بخش C از یک مدار تنظیمی زمانی RC (که در آن خازن و مقاومت به کار رفته) ، برای ایجاد مکث متغیر به کار می رود. این مدار، به وسیله چند مقاومت، خازن ها را به صورت متناوب پر و خالی می کند. این مدار را مدار کنترل حلقه – باز می نامند زیرا ترکیب مقاومتها و خازن ها رابطه زمانی ثابتی را به صورت تابعی از دور موتور ایجاد می کند.

مدار RC از خازن C₅ و مقاومت های R₉ و R₁₁ تشکیل می شود. وقتی ترانزیستور T₂ قطع می شود خازن C₅ از طریق مقاومت R₉ و بیس امیتر ترانزیستور T₃ پر می شود. وقتی دور موتور پایین است، خازن به اندازه ای فرصت دارد که تا حدود 12 ولت پر شود. در طی این مدت ترانزیستور T₃ وصل می شود و کوئل نیز از طریق ترانزیستور های T₄ ،T₅ و T₆ به کار می افتد. در لحظه جرقه زدن ترانزیستور T₂ وصل می شود و در این هنگام خازن C₅ از طریق R₁₁ و T₂ تخلیه  می شود. در طول مدتی که خازن C₅ تخلیه می شود ترانزیستور T₃ قطع می ماند. همین زمان تخلیه است که آغاز دوره مکث بعدی را به تاخیر می اندازد (زمان تخلیه به میزان پر بودن خازن C₅ بستگی دارد). سرانجام زمانی فرا می رسد که خازن C₅ از طریق مقاومت R₁₁ و ترانزیستور T₂ در جهت عکس شروع به پر شدن می کند و وقتی ولتاژ آن به حدود 0.7 ولت می رسد، ترانزیستور T₃ دوباره وصل می شود. ترانزیستور T₃ وصل می ماند تا وقتی که ترانزیستور T₂ دوباره قطع شود. با افزایش دور موتور فرصت پر شدن خازن C₅ کاهش می یابد و این بدان معنی است که ولتاژ نهایی خازن C₅، پس از پر شدن، کمتر خواهد بود و بنابراین سریعتر تخلیه خواهد شد. در نتیجه ترانزیستور T₃ زود تر وصل می شود و دوره مکث طولانی تر خواهد بود.

جریان خروجی از این ترانزیستور محرک، طبقه خروجی توان (زوج دارلینگتون) را تحریک می کند. در این مدار دارلینگتون، جریانی که به بیس ترانزیستور T₅ می رسد تقویت می شود و جریان بسیار بالاتری به بیس ترانزیستور T₆ می رسد. سپس این جریان اولیه بالا، از طریق ترانزیستور T₆ ، وارد کوئل می شود. جریان اولیه در سمت کلکتور این ترانزیستور وصل می شود. مدار دارلینگتون به صورت یک ترانزیستور عمل می کند و غالبا آن را طبقه توان می نامند.

آن دسته از عناصر مدار که در این توضیح ذکری از آنها به میان نیامد، کارهایی از قبیل محافظت در برابر نیروی ضد محرکه کوئل (D₉  ,  ZD₄) و جلوگیری از کاهش بیش از حد مکث (C₄  ,ZD₂) به عهده دارند. جعبه راه انداز در مولد پالس اثر هالی به صورتی شبیه آنچه شرح داده شد کار می کند. جعبه های راه انداز جرقه زنی آمیخته بسیار کوچکتر از آنهایی هستند که از عنصر های نا مجتمع استفاده می کنند.

• محدود کردن جریان و مکث حلقه – بسته

با استفاده از واحد محدود کننده جریان اولیه می توان مطمئن شد که سیستم بر اثر عبور جریان اولیه اضافی صدمه نمی بیند. این واحد بخشی از سیستم جرقه زنی انرژی ثابت نیز هست.جریان اولیه را به مقدار ماکزیمم از پیش تعیین شده می رسانند و آن را در همین مقدار نگه می دارند. مقدار این جریان را محاسبه می کنند. و سپس در حین ساخت مدول تقویت کننده این مقدار را مبنا قرار می دهند. این روش، وقتی با سیستم کنترل زاویه مکث ترکیب شود، کنترل حلقه – بسته نامیده می شود زیرا در آن مقدار واقعی جریان اولیه به مرحله کنترل پسخورانده می شود.

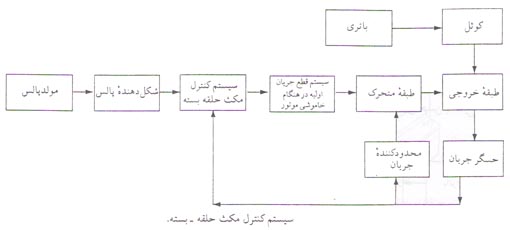

در این مدار از یک مقاومت دقیق پرتوان، با مقدار اهمی بسیار کم استفاده می شود( در شکل 2  نمودار بلوکی یک مدار کنترل مکث حلقه – بسته نشان داده شده است).

شکل 2

این مقاومت به صورت متوالی با ترانزیستور قدرت و کوئل بسته می شود. مدار حسگر ولتاژ که بین دو سر مقاومت بسته می شود، به ازای ولتاژی از پیش تعیین شده (که با شدت جریان متناسب است)، فعال می شود و سبب می شود که طبقه خروجی، جریان را محدود کند. به محض آن که طبقه خروجی،جریان را محدود کرد، ولتاژ حس شده افت می کند. این ولتاژ افت کرده نیز حس می شود و طبقه خروجی دوباره فعال می شود. این عملیات با سرعت بسیار زیاد تکرار می شود و جریان اولیه اصلی را محدود می کند. تنظیم کننده با چنان سرعتی قطع و وصل می شود که میدان مغناطیسی کوئل به اندازه کافی  از بین نمی رود که جرقه ایجاد شود . وقتی سوئیچ باز است، اما موتور روشن نیست از سیستم قطع جریان در هنگام خاموشی موتور استفاده می شود. در بسیاری از موارد این سیستم از یک مدار زمان گیر (تایمر) ساده تشکیل می شود که پس از گذشت حدود یک ثانیه طبقه خروجی را قطع می کند.

• سیستم جرقه زنی تخلیه خازنی

از این سیستم  سالیان متمادی در بعضی از مدل های پورشه 911 و نیز بعضی از مدل های فراری استفاده شده است. در حال حاضر از روش جرقه زنی تخلیه خازنی در سیستم جرقه زنی مستقیم SAAB استفاده می شود که در ادامه مطلب آن را شرح می دهیم.

در شکل زیر نمودار بلوکی سیستم جرقه زنی تخلیه خازنی نشان داده شده است. در این سیستم ابتدا ولتاژ باتری به 400 ولت (DC) می رسد؛ بدین منظور از یک نوسان ساز و یک ترانسفورماتور، پس از آن، یک یکسو کننده استفاده می شود. از این ولتاژ بالا برای پر کردن خازن استفاده می شود.

شکل 3

 در لحظه جرقه زدن، خازن در سیم پیچ اولیه کوئل تخلیه می شود. این عمل غالبا با استفاده از یک تریستور انجام می گیرد. این تخلیه سریع از طریق اولیه کوئل، سبب تولید خروجی ولتاژ بالا در سیم پیچ ثانویه می شود. این ولتاژ، در مقایسه با سیستم القایی معمولی، خیلی سریعتر تولید می شود. آهنگ تولید ولتاژ در سیستم جرقه زنی تخلیه خازنی در حدود 3 تا 10 کیلو ولت بر میکرو ثانیه است؛ حال آنکه در سیستم القایی این آهنگ به حدود 300 تا 500 ولت بر میکرو ثانیه می رسد این زمان بسیار اندک و ولتاژ بسیار بالا سبب می شود که حتی شمع دوده گرفته یا روغن زده نیز جرقه بزند. اما عیب این سیستم کوتاه بودن عمر جرقه است که می تواند.، به ویژه در هنگام استارت زدن و روشن کردن موتور، مشکلاتی ایجاد کند. غالبا با فراهم آوردن امکاناتی برای جرقه زنی مکرر، این مشکل را حل می کنند. ^{( منبع: ماشین یک )}



---

منبع: باشگاه موتور سواران ایران

---
